FOREFRONT TMG 2010 : 02. INSTALLATION

I. Mô hình
clip_image001

Trong mô hình lab sử dụng 2 máy Windows Server 2008 R2 và 01 máy Windows 7
- TMG Server (HI-TMG.MSOPENLAB.COM)
- DC, DNS Server (PDC.MSOPENLAB.COM)
- Client (CLIENT.MSOPENLAB.COM)
Thiết lập TCP/IP cho 3 máy như trong bảng sau:

INTERFACE\SERVER TMG SERVER DC/DNS CLIENT
INT IP:     172.16.1.1
GW:
DNS:  172.16.1.10		 IP:      172.16.1.10
GW:    172.16.1.1
DNS:   172.16.1.10		 IP : 172.16.1.20
GW:    172.16.1.1
DNS:   172.16.1.10
EXT IP:     192.168.10.10
GW:   192.168.10.1 (DSL Router)
DNS :
- Cấu hình Domain Controller & DNS Server với domain MSOPENLAB.COM
- Join TMG Server và Client vào domain MSOPENLAB.COM

II. Thực hiện :
1. Thực hiện Windows Update
Chạy Windows Update để cài đặt các bản cập nhật & bản vá lỗi cần thiết trước khi cài đặt Forefront TMG Server
- Trên TMG Server, logon MSOPENLAB\Administrator, chay file autorun.hta trong source cài đặt Forefront TMG 2010
clip_image003
- Trong  cửa sổ cài đặt Forefront TMG 2010, chọn Run Windows Update
- Sau khi update thành công, chọn Install updates
- Trong hộp thoại Windows Update, chọn I accept the license terms, chọn Finish
-  Sau khi cài đặt Windows Update thành công, chọn Restart now

2. Chạy Preparation Tool :
Chạy Preparation Tool để cài đặt các Roles & Features cần thiết cho Forefront TMG Server
- Trong cửa sổ cài đặt Forefront TMG 2010, chọn Run Preparation Tool
clip_image005
- Trong hộp thoại Welcome, chọn Next
clip_image006

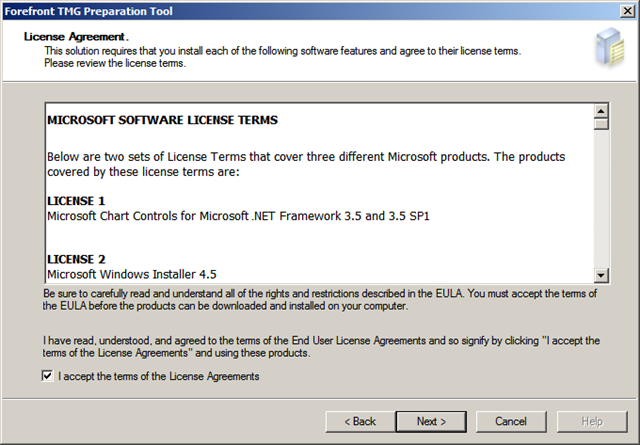

- Trong hộp thoại License Agreement, đánh dấu chọn I accept the terms of the License Agreements, chọn Next
clip_image007
- Trong hộp thoại Installation Type, chọn Forefront TMG services and Management, chọn Next
clip_image008
clip_image009
-  Sau khi cài đặt thành công, chọn Finish
clip_image010

3. Cài đặt Forefront TMG Server
- Trong cửa sổ cài đặt Forefront TMG 2010, chọn Run Installation Wizard
clip_image012
- Trong hộp thoại Welcome, chọn Next
clip_image013
- Trong hộp thoại License Agreement, chọn I accept the terms in the license agreement, chọn Next
clip_image014
- Trong hộp thoại Customer Information, khai báo Product Serial Number, chọn Next
clip_image015
- Trong hộp thoại Setup Scenarios, chọn Forefront TMG services and Management
clip_image016
- Trong hộp thoại Installation Path, khai báo đường dẫn cài đặt, chọn Next
clip_image017
- Trong hộp thoại Define Internal Network, chọn Add để khai báo subnet sử dụng trong hệ thống nội bộ
clip_image018
-  Trong hộp thoại Address, chọn Add Adapter…
clip_image019
- Trong hộp thoại Select Network Adapters, đánh dấu chọn card LAN (Card LAN là card mạng kết nối và nội bộ), chọn OK
clip_image020
-  Trong hộp thoại Define Internal Network, kiểm tra subnet nội bộ là 172.16.1.0-172.16.1.255, chọn Next
clip_image021
clip_image022
- Trong hộp thoại Services Warning, chọn Next
clip_image023
- Trong hộp thoại Ready to Install the Program, chọn Install
clip_image024
- Tiến trình cài đặt bắt đầu
clip_image025
clip_image026
-  Sau khi cài đặt thành công, chọn Finish
clip_image027
- Vào Start\All Programs\Microsoft Forefront TMG Management, mở Forefront TMG Management
- Trong hộp thoại Getting Started Wizard, chọn Configure network settings
clip_image028
-Trong hộp thoại Welcome, chọn Next
clip_image029
- Trong hộp thoại Network Template Selection, chọn Edge firewall, chọn Next
clip_image030
- Để chỉ định card mạng kết nối vào nội bộ, trong hộp thoại Local Area Network (LAN) Setting, chọn card LAN, chọn Next
clip_image031
- Để chỉ định card mạng kết nối ra Internet,trong hộp thoại Internet Settings, chọn card WAN, chọn Next, chọn Finish
clip_image032
- Kiểm qua quá trình cấu hình và chọn Finish
clip_image033
- Trong hộp thoại Getting Started Wizard, chọn Configure system settings
clip_image034
- Trong hộp thoại Welcome, chọn Next
clip_image035
-  Trong hộp thoại Host Identification, bảo đảm khai báo đúng thông tin của máy TMG Server như trong hình bên dưới, chọn Next, chọn Finish
clip_image036
clip_image037
- Trong hộp thoại Getting Started Wizard, chọn Define deployment options
clip_image038
- Hộp thoại Welcome, chọn Next
clip_image039
-Trong hộp thoại Microsoft Update Setting, chọn use the Microsoft Update service to check for updates, chọn Next
clip_image040
-Trong hộp thoại Forefront TMG Protection Features Setting, khai báo License cho NIS & Web Protection như hình bên dưới, đánh dấu chọn Enable Mailware Inspection & Enable URL Filtering, chọn Next
clip_image041
- Hộp thoại NIS Sgnature Update Settings, giữ nguyên cấu hình mặc định, chọn Next
clip_image042
- Hộp thoại Customer Feedback, chọn No, I don’t want to participate, chọn Next
clip_image043
- Hộp thoại Microsoft Telemetry Reporting Service, chọn chế độ Basic, chọn Next & Finish
clip_image044
- Trong hộp thoại Getting Started Wizard, bỏ dấu chọn Run the Web Access wizard, chọn Close
clip_image045
- Kiểm tra cài đặt Forefront TMG Server thành công
clip_image046
- Giao diện quản lý Forefront Threat Management Gateway (TMG) 2010
clip_image048
